Нормы и правила установок пожарной сигнализации

Содержание статьи:

1. Детализация требований к проектированию противопожарной защиты
2. Новые правила к проектированию систем пожарной сигнализации
3. Наиболее значимые измемнения в СП484.1311500.2020 для СПС
4. Правила монтажа пожарной сигнализации
4.1 Этапы устаговки ПС
4.2 Что учитывать при прокладке кабеля
4.3 Установка перефирийного оборудования
4.4 Особенности приемно-кольтрольного прибора (ПКП)
4.5 Подключение и настройка системы

С 1 марта 2021 года утратил свою силу свод правил СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования», который ранее был утверждён приказом МЧС России от 25 марта 2009 года № 175, в редакции от 01.06.2011. На смену ему было введено целых три новых СП:

• СП 484.1311500.2020 «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» (приказ МЧС России от 31 июля 2020 года № 582);
• СП 485.1311500.2020«Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования» (приказ МЧС России от 31 августа 2020 года № 628).
• СП 486.1311500.2020 «Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации. Требования пожарной безопасности» (приказ МЧС России от 20 июля 2020 года № 539).

Разберем, какие изменения к требованиям проектирования различных систем противопожарной защиты были приняты на законодательном уровне.

Свод правил СП 5.13130.2009 включал в себя нормы и правила проектирования систем пожарной сигнализации и автоматических установок пожаротушения, а также перечень объектов, которые в обязательном порядке подлежали защите установками пожаротушения и пожарной сигнализации.
Новый свод правил СП 484.1311500.2020 «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» содержит только требования проектирования систем пожарной сигнализации.
Теперь требования к автоматическим установкам пожаротушения, а также перечень объектов, подлежащих защите установками пожаротушения и системами пожарной сигнализации, вынесены в отдельные своды правил - СП 486.1311500.2020 и СП 485.1311500.2020.
На данный момент принят еще один свод правил, который придет взамен СП 5.13130.2009. Он будет определять нормы проектирования систем передачи извещений о пожаре и будет называться «Системы передачи извещений о пожаре. Нормы и правила проектирования». Документ пока не утвержден, но уже точно известно, что в нем рассматриваются требования к проектированию как СПИ, предназначенных для передачи тревожных сигналов в подразделения пожарно-спасательных подразделений, а также системы передачи извещений, передающие тревожные
сигналы на пост пожарной охраны с круглосуточным пребыванием дежурного персонала (локальные СПИ).

Новые нормы и правила проектирования системы пожарной сигнализации и автоматизации систем противопожарной защиты теперь изложены в отдельном Своде Правил: СП 484.1311500.2020 Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования".

2.1. Если сравнивать этот документ с отмененными СП 5.13130.2009, то он частично сохранил структуру со следующими разделами и подразделами:

• Область применения,
• Нормативные ссылки,
• Термины и определения,
• Общие положения,
• Выбор типов пожарных извещателей,
• Зоны контроля пожарной сигнализации,
• Размещение пожарных извещателей,
• Автоматизация систем противопожарной защиты.

2.2. Из нового СП 484.1311500.2020 были удалены следующие разделы из СП 5.13130.2009:

• 13.4. Точечные дымовые пожарные извещатели;
• 13.5. Линейные дымовые пожарные извещатели;
• 13.6. Точечные тепловые пожарные извещатели;
• 13.7. Линейные тепловые пожарные извещатели;
• 13.8. Извещатели пламени;
• 13.9. Извещатели пожарные аспирационные дымовые;
• 13.10. Газовые пожарные извещатели;
• 13.11. Автономные пожарные извещатели;
• 13.12. Проточные пожарные извещатели;
• 13.13. Ручные пожарные извещатели;
• 13.14. Приборы приемно-контрольные пожарные, приборы управления пожарные. Оборудование и его размещение.

Помещение дежурного персонала;

• 13.15. Шлейфы пожарной сигнализации. Соединительные и питающие линии систем пожарной автоматики;
• 15. Электропитание систем пожарной сигнализации и установок пожаротушения;
• 16. Защитное заземление и зануление. Требования безопасности.

2.3. При этом появились новые разделы:

• 4. «Сокращения»;
• 6.4. «Алгоритмы принятия решения о пожаре»;
• 6.5. «Защита от ложных срабатываний»;
• 7.2. «Автоматизация систем оповещения и управления эвакуацией людей при пожаре»;
• 7.3. «Автоматизация спринклерных автоматических установок пожаротушения без принудительного пуска»;
• 7.4. «Автоматизация спринклерных автоматических установок пожаротушения с принудительным пуском и дренчерных автоматических установок пожаротушения»;
• 7.5. «Автоматизация внутреннего противопожарного водопровода»;
• 7.6. «Автоматизация автоматических установок газового, порошкового, аэрозольного, модульного водяного пожаротушения»;
• 7.7. «Автоматизация систем противодымной вентиляции».

2.4. Изменилась и структура приложений.

В новом СП 484.1311500.2020 присутствует единственное приложение А, в котором установлен перечень зданий, сооружений и помещений, подлежащих оснащению безадресными и адресными системами пожарной сигнализации.

• Были введены новые термины и определения: алгоритм, выносное устройство индикации, единичная неисправность линий связи, зона контроля оповещения о пожаре, пожаротушения, противодымной вентиляции, ложное срабатывание, системная ошибка, система пожарной автоматики, состояний "Автоматика отключена" "Автоматика включена", тревожный режим, устройства дистанционного пуска.
• Была введена новая норма разделения объекта на зоны контроля пожарной сигнализации и зоны защиты (зоны пожаротушения, оповещения и т.п.);
• Установлены условия прокладки линий связи за подвесными потолками;
• Установлено предельное количество пожарных извещателей, подключаемых к одному пожарному приемно-контрольному прибору и суммарная контролируемая ими площадь.
• Были установлены требования по оборудованию объектов защиты автономными пожарными извещателями, а также условия, при которых они могут не устанавливаться или быть заменены.
• Установлено требования об установке в прихожих квартир жилых зданий автоматических пожарных извещателей, подключаемых к приемно-контрольному прибору жилого здания, а при отсутствии прихожих пожарные извещатели должны быть установлены в радиусе не более 1 м от входной двери (в проекции на поверхность пола).
• В разделе 6.3 СП 484.1311500.2020 описаны новые требования к организации зон контроля пожарной сигнализации, а в разделе 6.4 установлены новые алгоритмы принятия решения о пожаре.

Так, с целью снижения количества ложных тревог в системах пожарной безопасности в новом своде правил рекомендуется применение алгоритмов с получением сигнала тревоги от двух автоматических ИП (алгоритм С), либо двукратным получением сигнала тревоги от одного ИП (алгоритм B) дополнительно к обычному алгоритму А.
Далее - смотрите выдержки из самого Свода Правил:

6.4.1. Принятие решения о возникновении пожара в заданной ЗКПС должно осуществляться выполнением одного из алгоритмов: А, В или С. Для разных частей (помещений) объекта допускается использовать разные алгоритмы.
6.4.2. Алгоритм А должен выполняться при срабатывании одного ИП без осуществления процедуры перезапроса. В качестве ИП для данного алгоритма могут применяться ИП любого типа при этом наиболее целесообразно применение ИПР.
6.4.3. Алгоритм В должен выполняться при срабатывании автоматического ИП и дальнейшем повторном срабатывании этого же ИП или другого автоматического ИП той же ЗКПС за время не более 60 сек, при этом повторное срабатывание должно осуществляться после процедуры автоматического перезапроса. В качестве ИП для данного алгоритма могут применяться автоматические ИП любого типа при условии информационной и электрической совместимости для корректного выполнения процедуры перезапроса.
6.4.4. Алгоритм С должен выполняться при срабатывании одного автоматического ИП и дальнейшем срабатывании другого автоматического ИП той же или другой ЗКПС, расположенного в этом помещении.
6.4.5. Выбор конкретного алгоритма осуществляет проектная организация при условии, что алгоритмы А и В могут применяться только для ЗКПС, которые не формируют сигналы управления СОУЭ 4, 5 типов и АУПТ. Сигналы управления СОУЭ 4, 5 типов и АУПТ могут быть сформированы от ЗКПС при выполнении алгоритма А, если в данной ЗКПС установлены только ИПР.

• В новом Своде правил установлены условия монтажа пожарных извещателей на конструкции декоративных потолков (подвесного, натяжного). Это связано с широким распространением такого вида отделки потолков в жилых помещениях и интерьерах.
• Раздел 7 в СП 484.1311500.2020 устанавливает новые требования по автоматизации систем противопожарной защиты.

В документе был дан подробный перечень зданий и сооружений, которые подлежат оснащению адресными или безадресными АПС в зависимости от их функционального назначения, площади и высоты потолков. Теперь большинство объектов, в том числе и небольшой площади, подлежат оборудованию адресными системами (в старом СП 5 был весьма внушительный перечень зданий, исключенных из этого правила).Это связано с тем, что данный тип систем более надежный и точный. Они позволяют определять точное место возникновения пожара и возможность его локализовать.

Также нормативный документ допускает, что большинство объектов небольших площадей могут быть оборудованы безадресной системой. Но окончательное решение в данном вопросе будет все же принимать проектная организация, опираясь на другие данные о том или ином объекте.

Этапы установки ПС

При проведении монтажа необходимо руководствоваться документацией из двух следующих групп:

• Нормативные акты.
• Правила устройства электроустановок.

Работа выстраивается последовательно и поэтапно:

• прокладка кабелей;
• установка извещателей, оповещателей и другого оборудования;
• размещение приемно-контрольного прибора;
• подключение шлейфов;
• настройка системы;
• тестирование.

Относительно каждого пункта списка действуют свои правила установки пожарной сигнализации, требующие неукоснительного соблюдения.

Что учитывать при прокладке кабелей?

Главное требование к кабельной продукции, использующейся в системе пожарной сигнализации - огнестойкость. Но кроме качества, немаловажно и то, как именно специалист выполняет монтаж.

Опытный работник будет придерживаться следующих правил:

• наращивание не может проводиться в границах одного шлейфа;
• кабель в обязательном порядке закладывается в металлическую гофру;
• воздушная прокладка требует основы в виде прочного стального троса;
• целесообразно применение медных кабелей с монолитным сердечником.

Непосредственный процесс прокладки также происходит с соблюдением определенных требований:

• допускается использование многожильной кабельной продукции, но диаметр одной жилы не должен быть менее 0,5 мм;
• учитывается припуск на термоусадку (около 10%);
• силовые и информационные кабели располагают на расстоянии не менее полуметра друг от друга (это предотвращает ложные срабатывания).

Нередко для размещения кабеля применяются экранированные короба из металла. Такой вариант не противоречит нормативам, но только при соблюдении одного условия – наличие внутри перегородок.

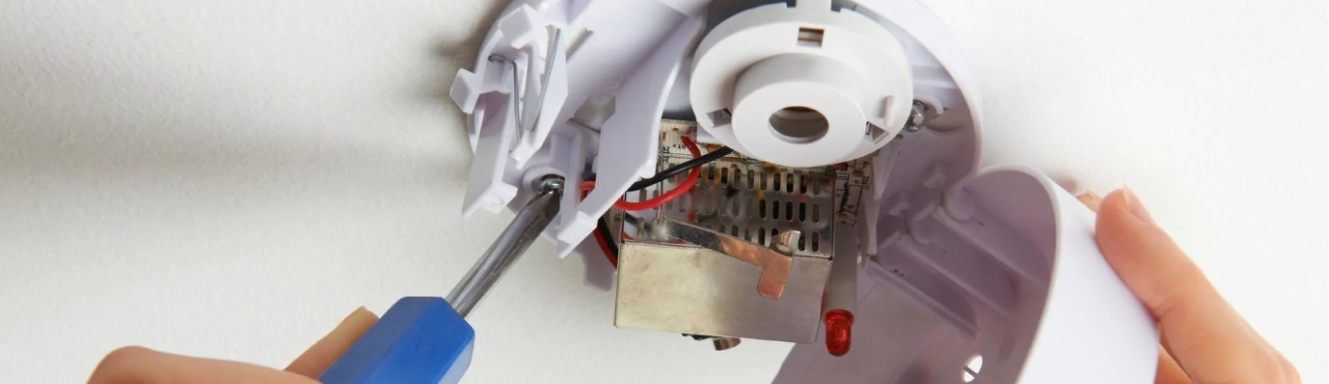

Установка периферийного оборудования

Нормы и правила установки пожарной сигнализации диктуют необходимость подключения как минимум двух извещателей на одной площади. В зависимости от ее назначения, конструктивных особенностей и других факторов количество оборудования может быть увеличено.

Обычно собственники помещений комбинируют несколько видов технических средств: дымовые и тепловые извещатели, ручные извещатели, пожарные оповещатели и др

Каждое оборудование устанавливается, исходя из определенных правил.

При выборе места для дымовых и тепловых извещателей учитывается ряд моментов:

• размещение тепловых приборов;
• направление воздушных потоков из вентиляции;
• объем воздушных масс;
• нахождение технологического оборудования.

Детекторы рекомендуется крепить на потолке. Если это невозможно, то подойдут стены и другие конструкции. Но расстояние до потолка должно варьироваться в диапазоне 100-300 мм.

При необходимости провести монтаж детекторов на обширных площадях возможно использовать подвесные платформы.

Сложная конфигурация потолка с нишами более 75 см в ширину обязывает специалистов крепить извещатель в каждой из них.

Ручные извещатели представляют собой кнопку, которая активируется при обнаружении очага возгорания ответственным лицом или любым другим человеком. Несмотря на простоту этого инструмента и всеобщее стремление к автоматизации процесса, предписание устанавливать такое оборудование не отменено. Поэтому оно в обязательном порядке должно быть в здании. Для установки выбирают места с постоянным нахождением людей:

• вход/выход;
• проходная;
• бытовки и не только.

Для размещения кнопки подойдет стена, свободная от мебели. Крепление монтируется не выше, чем на полтора метра от напольного покрытия.

Система пожарного оповещения состоит из разных элементов: световые табло, сирены, указатели, проблесковые маяки и так далее.

Для создания полноценной системы используется несколько видов оповещателей и, чем больше площадь здания или помещения, тем разнообразней должно быть пожарное оповещение. При установке оповещателей стоит руководствоваться сводом правил, а именно следующими пунктами:

• указатель светового типа с надписью «Выход» крепится над всеми дверьми из помещений, включая входную группу;
• при сложной планировке целесообразно подсветить маршрут эвакуации указателями;
• звуковые инструменты оповещения располагают таким образом, чтобы звук доходил до каждого помещения.

Ревуны и сирены имеют настраиваемую тональность звука. Это необходимо для того, чтобы сделать сигнал узнаваемым и отличным от обычных звуков работающего оборудования.
Особенности приемно-контрольного прибора (ПКП)
ПКП имеет разную емкость: до 5 шлейфов и более пяти.

В первом случае для его установки не требуется отдельное помещение. Достаточно соблюсти установленные нормы высоты – 2 м и 20 см от уровня пола. Во втором случае для ПКП оборудуется комната с ограниченным доступом, высота монтажа должна быть такой, чтобы обеспечить удобство технического обслуживания. В зданиях общественного пользования прибор дополнительно ограждают металлическим ящиком с замком.

Подключение и настройка системы

Четкие правила соблюдаются и при подключении системы:

• неадресные детекторы по двухпроводной схеме с объединением в шлейф;
• адресные и адресно-аналоговые по упрощенной схеме (ПКП классифицирует типы сигналов и издающих их устройств).

Кроме того, предусмотрены и такие способы подключения, которые вызывают срабатывание сигнализации при активации 1-2 периферийных приборов.

Соблюдение основных правил при монтаже пожарной сигнализации – это гарантия бесперебойной работы всей системы, а значит и безопасности людей в случае задымления помещения или возникновения очага возгорания.
